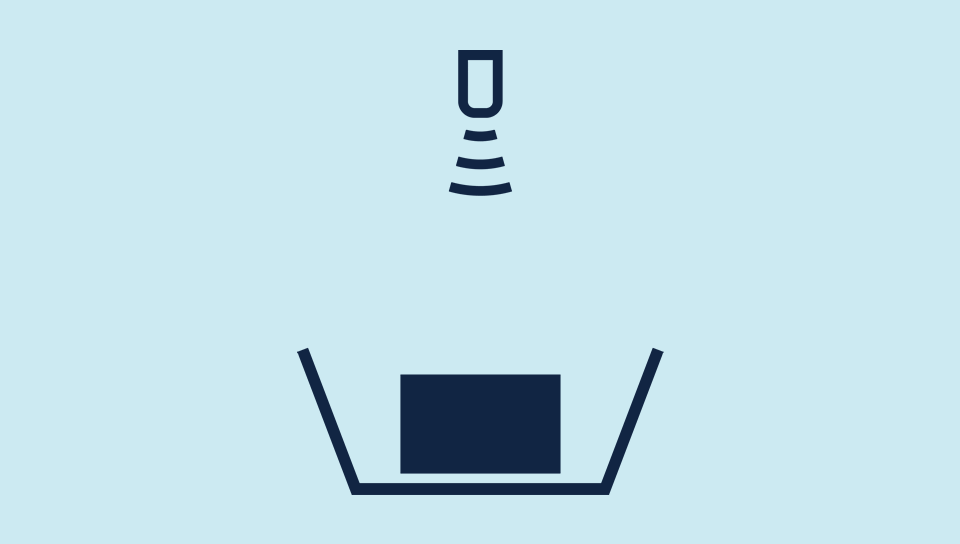

物体存在检测

带一个开关量输出的传感器，例如 mic+ 可以用于检测物体的有无，型号的选择取决于箱子或容器的尺寸。 mic+25/D/TC , mic+35/D/TC  和 mic+130/D/TC 可以用于检测小盒子内的物体的有无。对于大一点的容器我们向您推荐使用 mic+340/D/TC  或者 mic+600/D/TC  。如果一个箱子或容器内有多个传感器同时扫描，建议激活这些传感器的同步功能。

Furthermore, the pms ultrasonic sensor in hygienic design is recommended in the food industry, the pharmaceutical industry or the beverage industry.

轨迹边缘控制

超声波边缘检测器bks系列 为槽型设计，基于单向反射板原理。可用于轨迹控制，输出0-10V或4-20mA模拟量，模拟量信号与轨迹边缘的初始位置成比例关系。

超声波双张检测

可识别放于传感器之间的两张或多张片材。 dbk+4   系列可以很理想的用于所有使用纸张的地方，类似单张进纸印刷机、打印机、 复印机或配页机。 对于像塑料片或粗糙的瓦楞纸等较厚的材料，可以使用 dbk+5   进行测量。

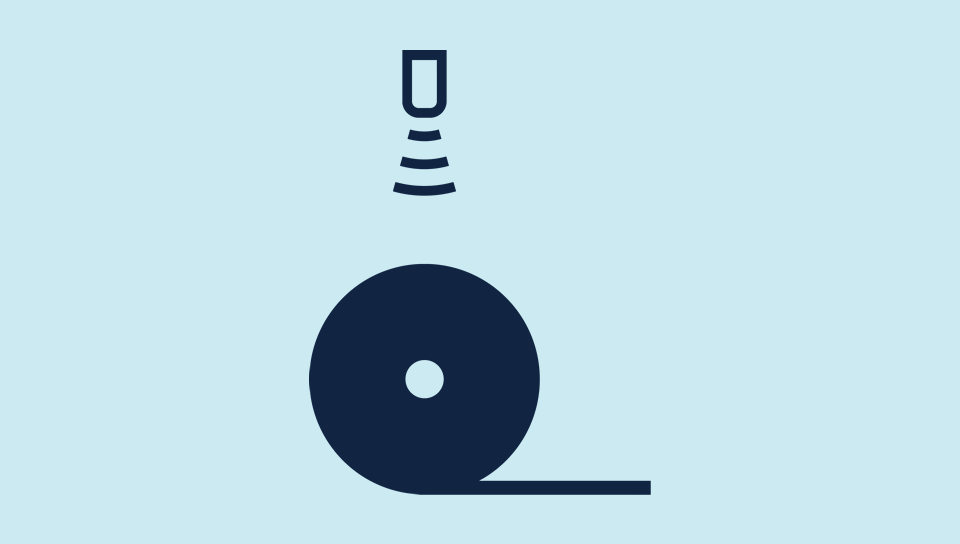

测量卷径

卷材或线圈的直径可以通过模拟量输出的超声波传感器实时监测,驱动系统根据模拟量信号值进行调整或停机。对于很小的直径测量, mic+35/IU/TC 在这方面有着典型的应用,对于直径可达 2.5 m 的测量可以使用 mic+130/IU/TC .

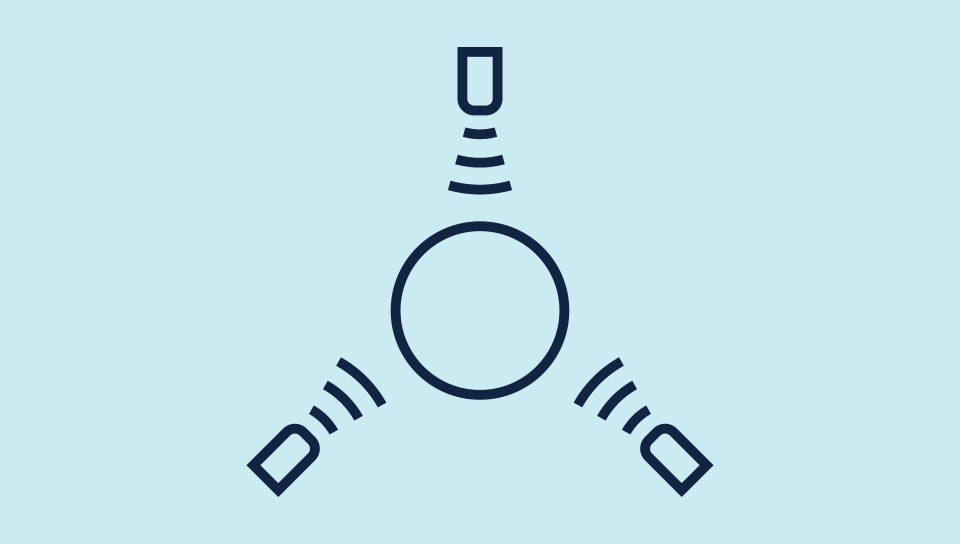

薄膜挤出机的安装

带4-20 mA或0-10V模拟量输出的 mic+系列超声波传感器  可以实现对薄膜挤出机薄膜直径的完美控制。

对射式超声波

对射式超声波常用于有无检测和高速的计数检测。对射式超声波由发射端和接受端组成。发射端周期性发出声波被接收端接收。如果有物体遮挡接受端接受声波，接收端输出开关量信号。

坚固耐用的对射式超声波ews有小型的方型外壳和M18的圆柱形外壳两种尺寸。

标签检测

  esf-1标签检测器 可以可靠的检测高度透明的反射材料，例如金属标签和各种颜色的标签。测量的周期可根据需要的声波功率自动调节。

金属箔监控

所有开关量输出的超声波传感器都可以轻松监控包装机器上的塑料薄膜和金属箔。如果材料没有放置平坦，我们建议使用超声波传感器的反射板模式，因为在这种操作模式下，即便声波被材料上的褶皱偏转损耗，传感器依旧可以稳定的工作。

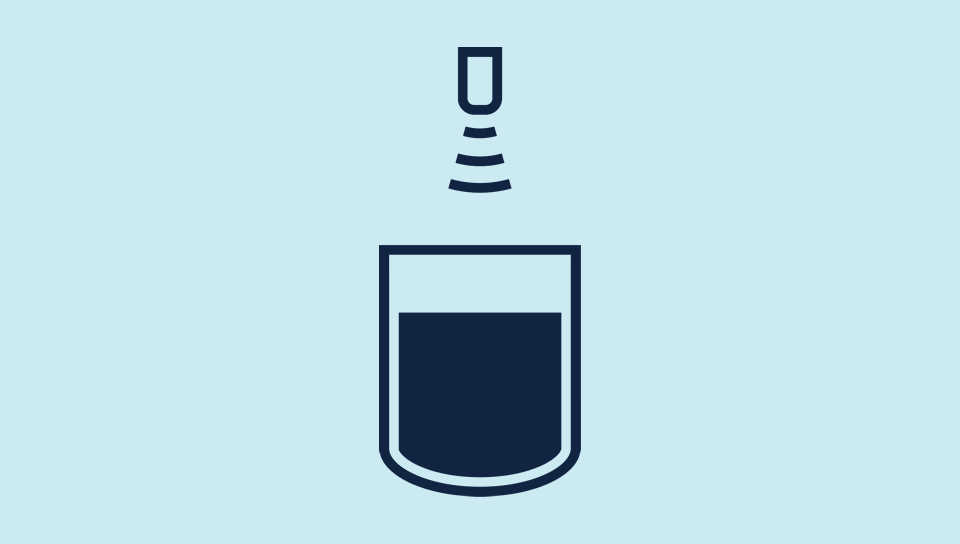

液位控制

可以检测几个毫米至8米的填充液位，超声波传感器带一个或者两个开关量输出用于高低液位控制，或者是0-10V和4-20mA模拟量输出，另外有耐化学腐蚀的 crm+ 和 hps+ 系列超声波传感器。

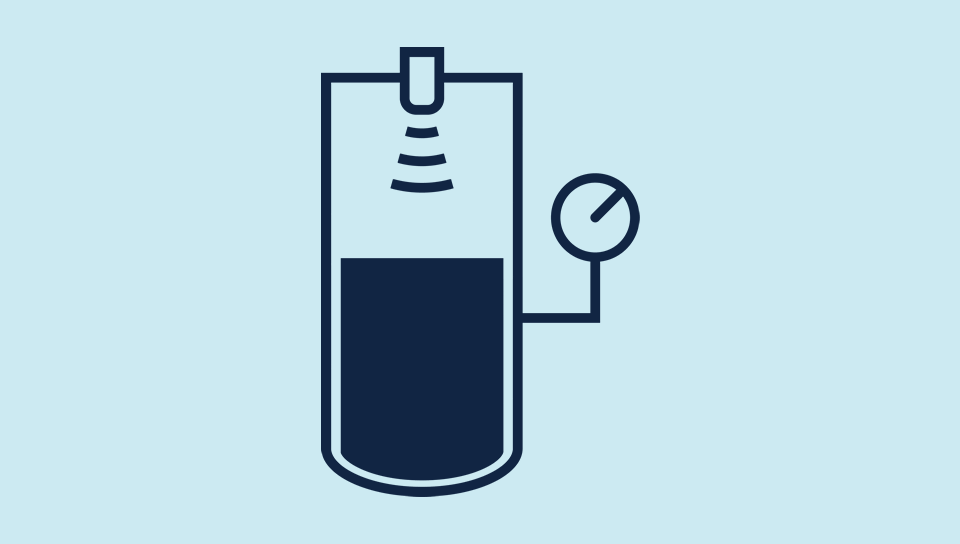

6bar压力下的液位控制

使用 hps+ 系列传感器 可以进行6bar压力下的液位控制。此外，hps+系列还耐化学腐蚀，有两个pnp开关量输出或者模拟量加开关量输出的型号。

小容器内的液位检测

可以检测从几个毫米到8m的液位。超声波传感器带1个或2个开关量输出可用于最小/最大液位控制，或使用0-10V或4-20mA模拟量输出的传感器。使用 zws系列超声波传感器+声管 甚至可以测量直径小于5mm的容器内的液位。

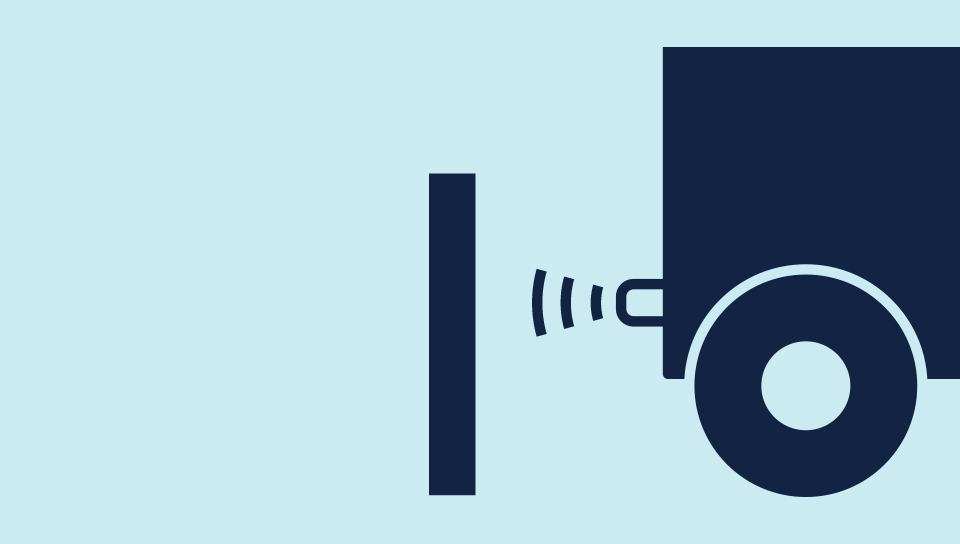

障碍物探测

  mic+系列 超声波传感器可以实现自动搬运小车(AGVs)在前进方向上的非接触式障碍物探测。当使用多个传感器时，这些传感器可设置成同步模式来防止相互间的影响。通过设置一个预警点和一个停车点，车辆可以实现在障碍物前平稳停车而不是撞击保险杠触发刹车制动系统。

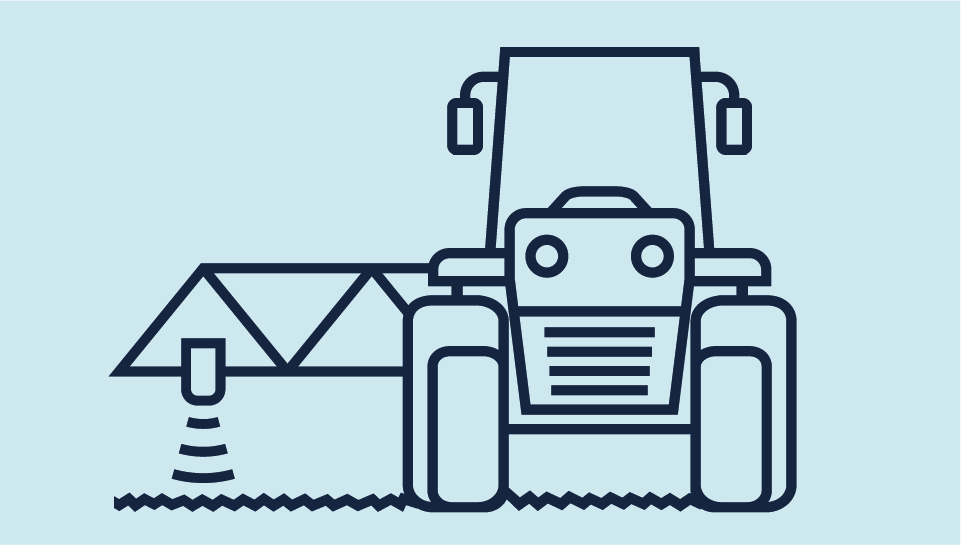

Height control of the field sprayer boom

For height control of the field sprayer boom, several wms ultrasonic sensors or mic ultrasonic sensors continuously measure the distance to the crop. The control system of the field sprayer uses the measured distance values to compensate for unevenness in the soil and different plant heights. This allows crop protection agents or fertilisers to be distributed evenly over the field.

The all-metal housing of the two sensor families is specially designed for outdoor applications on agricultural machines.

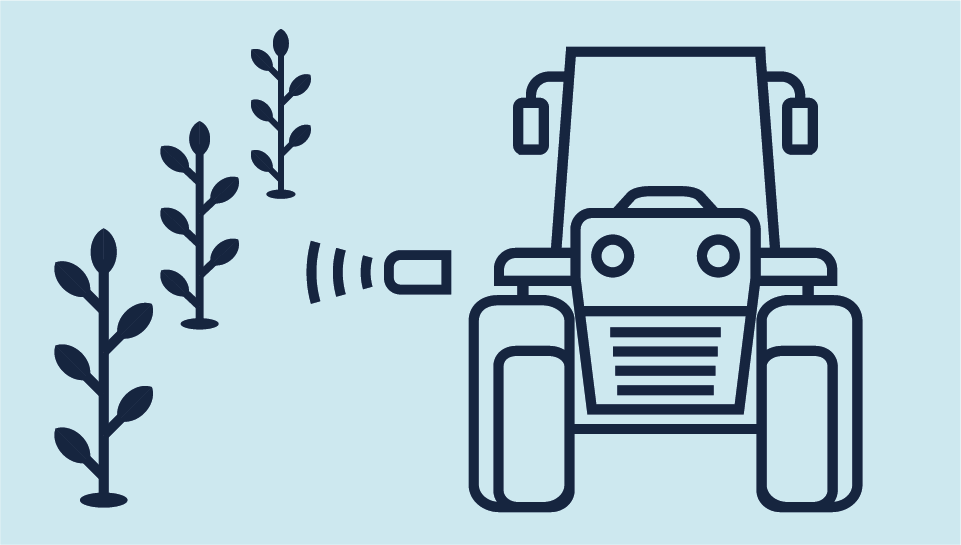

Height and distance detection of rows of trees or trellises

The wms ultrasonic sensors or mic ultrasonic sensors measure the lateral distance to vines or trellises. With the measured distance values, the control system automatically adjusts the line of the harvesting platform.

The continuous height detection of the rows of trees or trellises allows the spraying areas to be identified. Thus, spraying areas can be added or removed automatically via the control system. This minimises the use of crop protection agents and ensures even distribution.

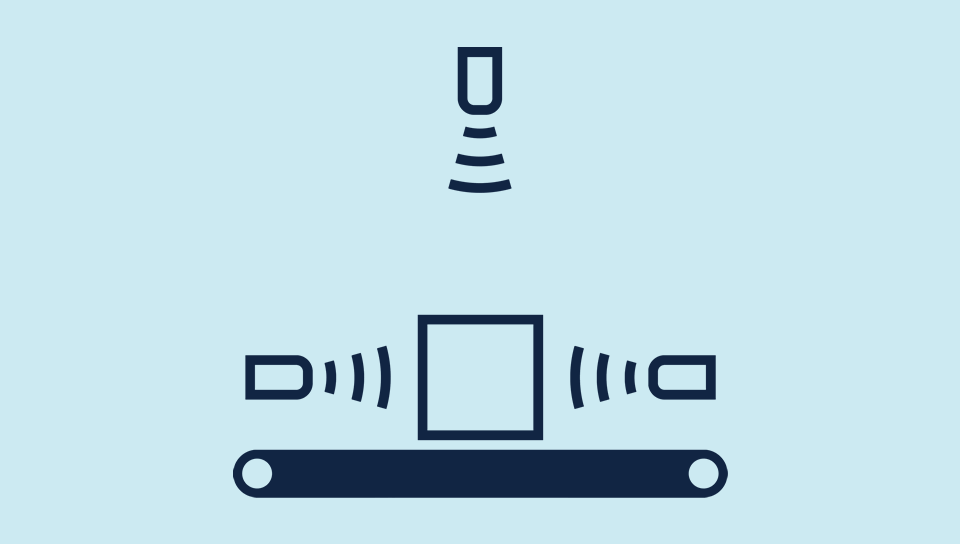

高度和宽度测量

By using several mic+ ultrasonic sensors (M30 housing), pico+ ultrasonic sensors (M18 housing) or zws ultrasonic sensors (small cubic housing), three-dimensional scanning of any size box can be made. There are sensors with different detection ranges available.

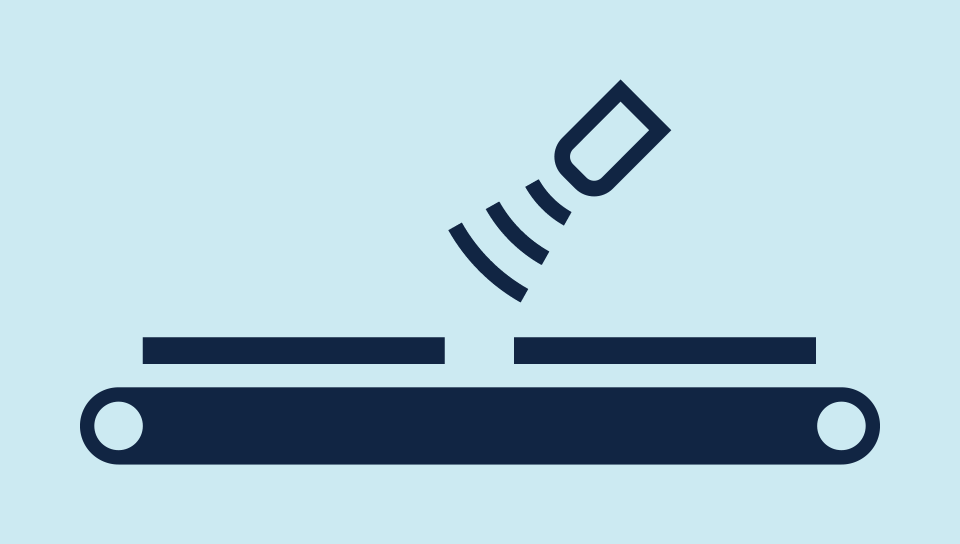

平坦被测物的边缘检测

传输带上非常平整的被测物可以通过一种“间接”的可靠测量方法测出：使用一个开关量输出的超声波传感器沿传送带输送方向，从侧面测量被测物体的边缘。和传输带反射的波相比，被测物体的边缘形成了一组三倍的反射波返回传感器。

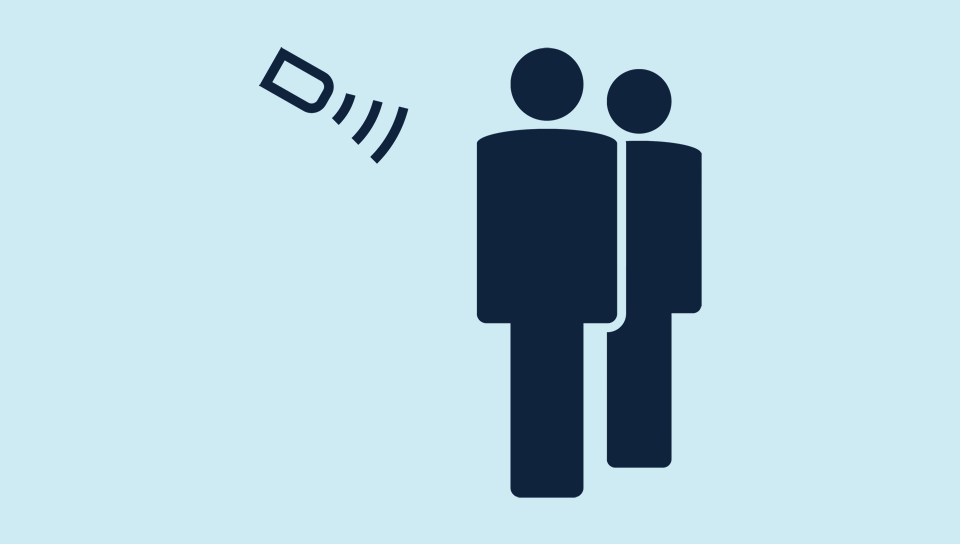

人体探测

当需要检测人员的出现时，我们会向您推荐选择一款检测距离超出实际需要探测距离的传感器。传感器的检测距离越远，超声波的频率越低。而超声波的频率越低，越容易检测那些吸波的服装面料，像羊毛和灯芯绒。

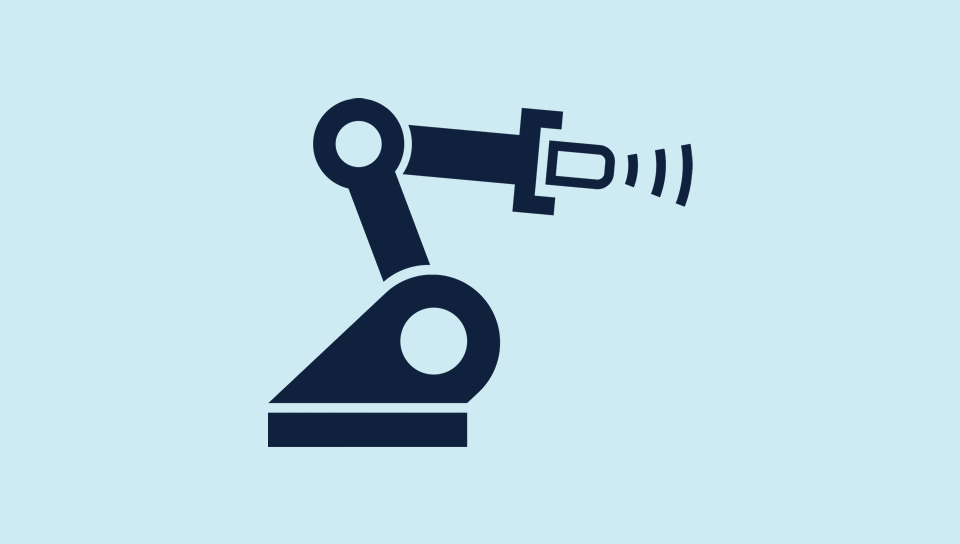

机械臂定位

由于M18金属外壳的  pico+ 系列传感器 和方形的 zws系列传感器 外形紧凑， 因此是用于机械臂定位的理想选择。

定位

当检测玻璃窗或者其他光滑、平整的表面时，需注意确保超声波传感器垂直对准被测平面检测。

质量控制

包装机上的质量控制. 超声波传感器广泛运用于各种快速运行过程中的物体检测：方形外壳的 zws系列 ，小型化的 sks系列 , 带M18 螺纹套管的 pico+ 系列头部带90度弯曲并且支持 IO-Link接口协议 , the pms ultrasonic sensor in hygienic design and the lpc+ sensor family with 2 output stages and 4 scanning distances.

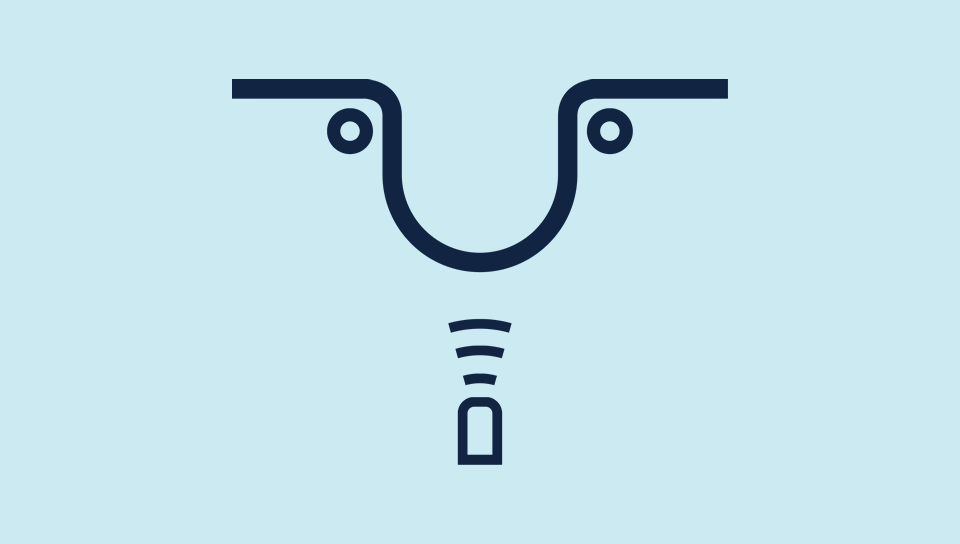

下垂度控制

在这种情况下，带模拟量输出的超声波传感器从下方检测材料的下垂度。并且通过下垂度的变化及时调整材料的进料速度。当下垂的材料环向一侧摆动时，如果从上方检测，声波很容易就发生偏转，所以这种情况就必须从下方检测材料环，如左图所示。

接头检测

esp-4接头检测器 可以可靠检测接头和标签。esp-4系列有M18外壳和M12外壳和接收换能器外置的型号可选。

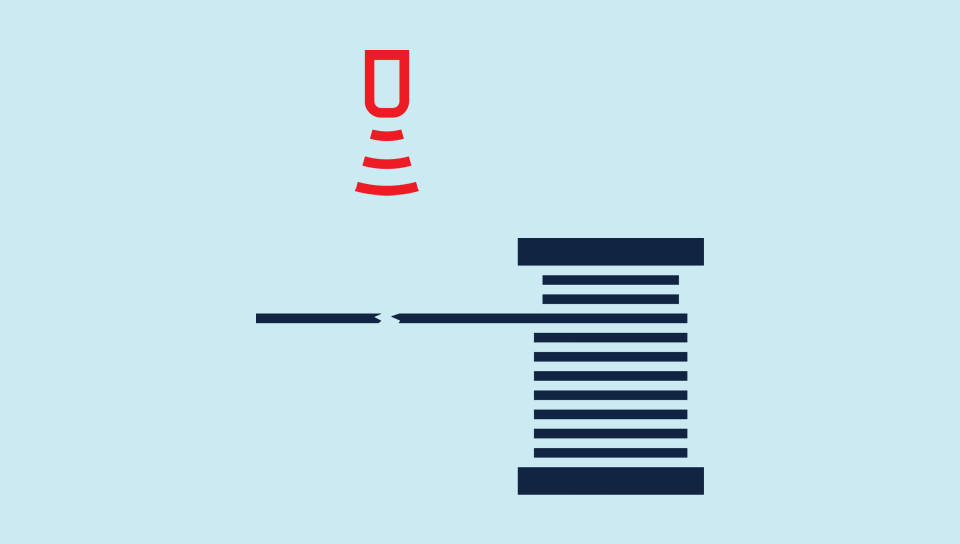

断线检测

在绕线或退绕的过程中检测断线。1300mm检测距离的 mic+130/D/TC 或者350mm 检测距离的 mic+35/D/TC 可适用于检测断线。如果需要检测线圈的外径，可以使用模拟量输出的超声波传感器。

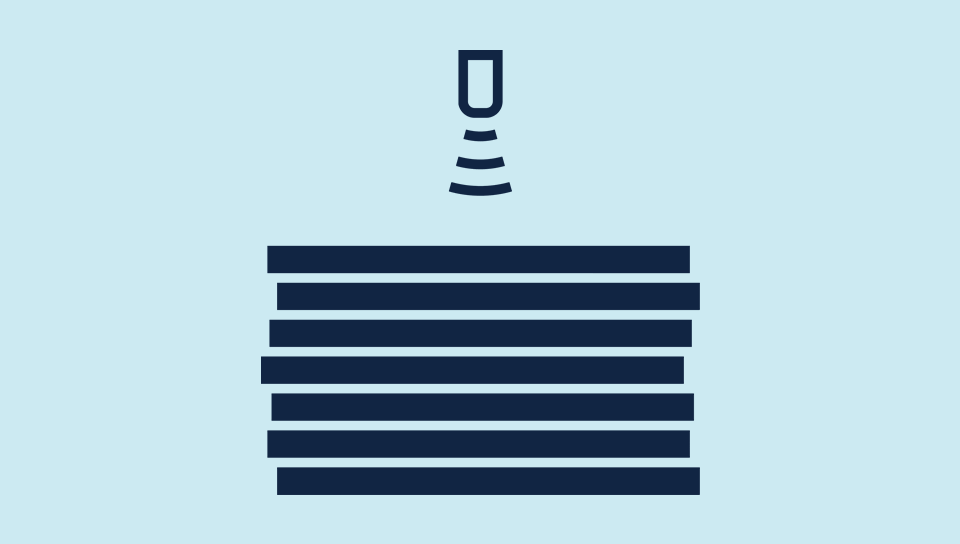

堆垛高度控制

无论是木板、窗格玻璃、纸片还是有色塑料板，超声波传感器都可以非常理想并极为精确的检测出材料的堆垛高度。

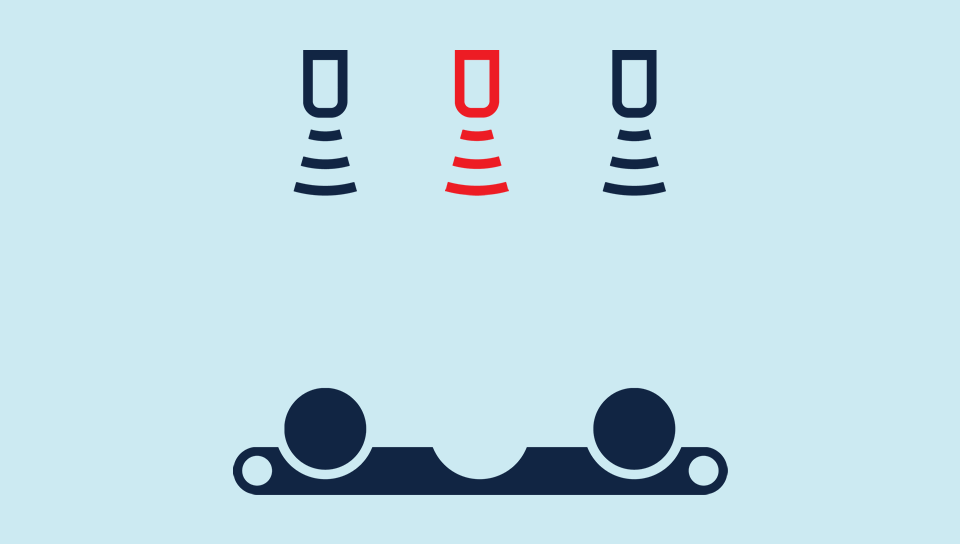

托盘监视

当被测物体吸收波或者由于物体的形状或在托盘中的位置导致波发生偏转时， 传感器的反射板模式通常是首选的解决方案。在这种情况下，额外的反射板放置在实际被测物体的后面被检测到。当物体挡住反射板时，带开关量输出的超声波传感器会发出一个信号。The lpc+ in the M18 threaded housing is ideal for this purpose.

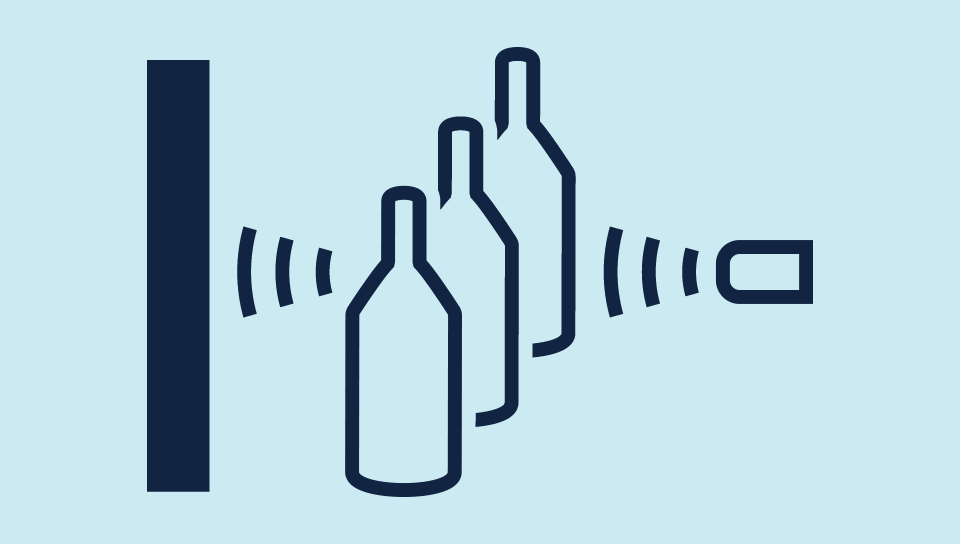

超声波反射板

使用超声波传感器的窗口模式，很容易得到一个双向反射式反射板。这样做的话，相当于一个永久的反射板放在被测物体后面被传感器探测到。当有物体出现挡住了反射板，就产生了一个开关量信号。

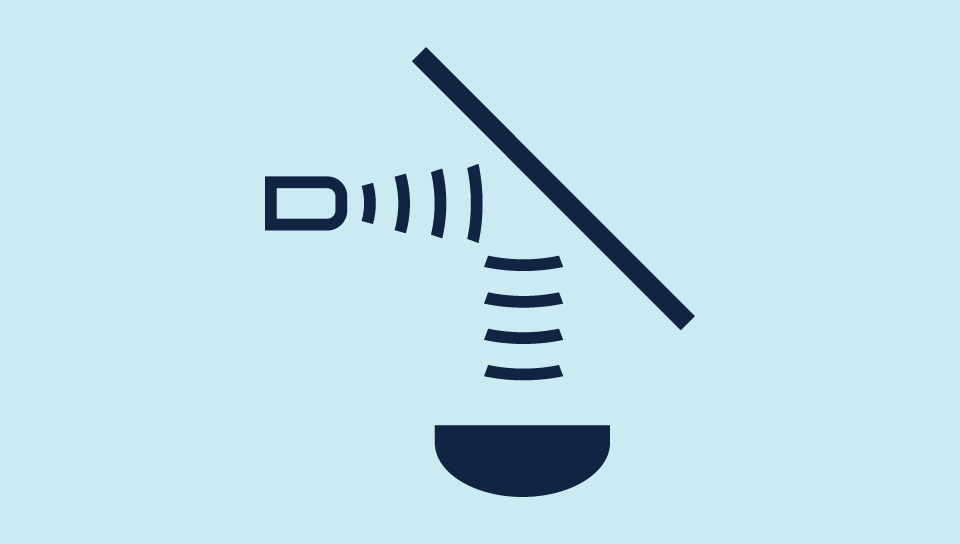

声波的反射

声波的波束可以通过光滑反射面的反射、变向但是衰减却极小。利用配件可以使声波的传播偏转90° 。这样使得超声波传感器在某些狭窄的安装条件下，优势更为突出。

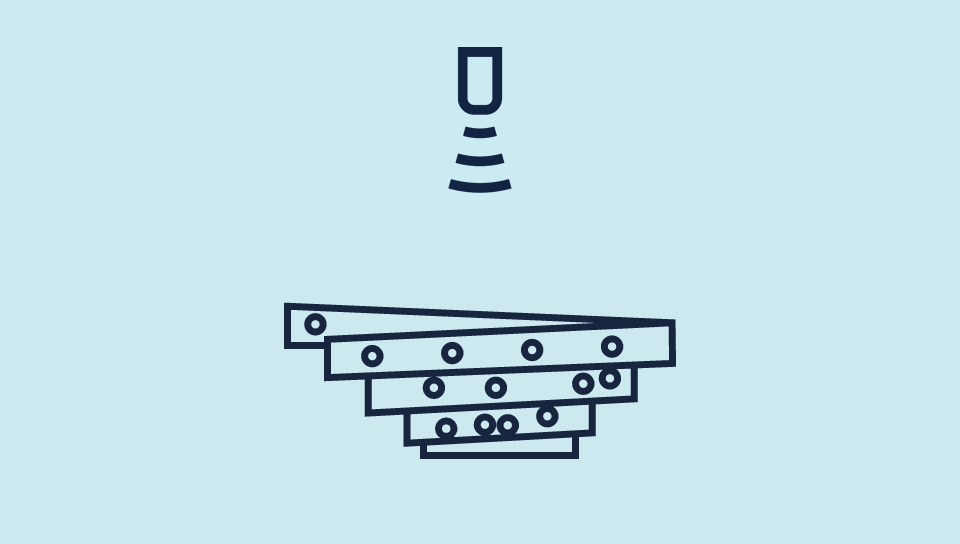

Vibration feeder

Ultrasonic sensors, such as the pms sensor in Hygienic Design, continuously measure the level in the vibratory feeder. If the sensor detects a level that is too low, the feed rate is increased. Conversely, if the sensor detects a level that is too high, the control system reduces the product feed to ensure a consistent process.

pms ultrasonic sensors in Hygienic Design

zws ultrasonic sensors in small cubic housings

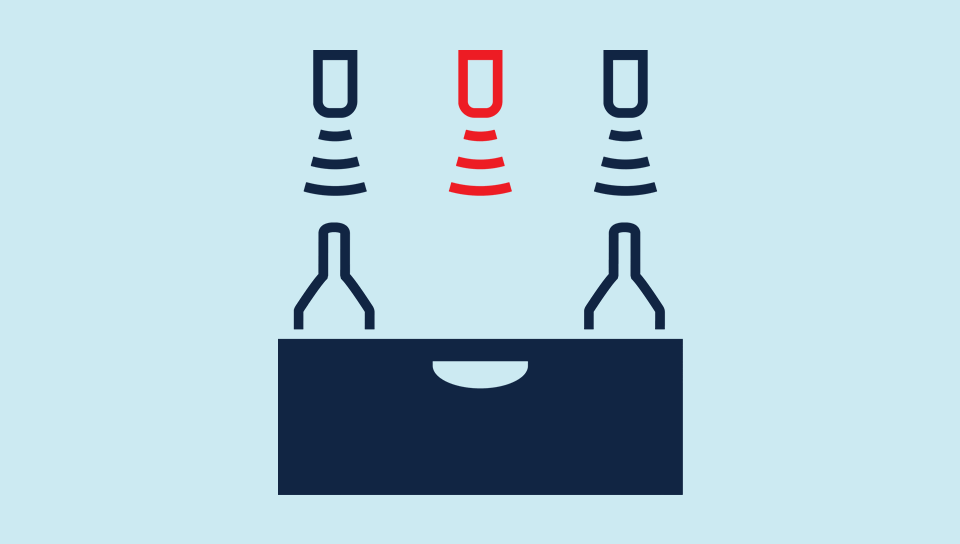

装箱填料控制

mic+系列   和   pico+系列超声波传感器 是专门开发的产品系列， 用于检测木箱之类的物体有无填满，扫描流水线上的塑料瓶。传感器可以区分出过高或是过矮的瓶子，并能检测出瓶子是否已经倒落。传感器的同步功能可以将多个传感器集成一体，简化了传感器排成一列工作的设计。The pms ultrasonic sensor in hygienic design is suitable for this process as well.

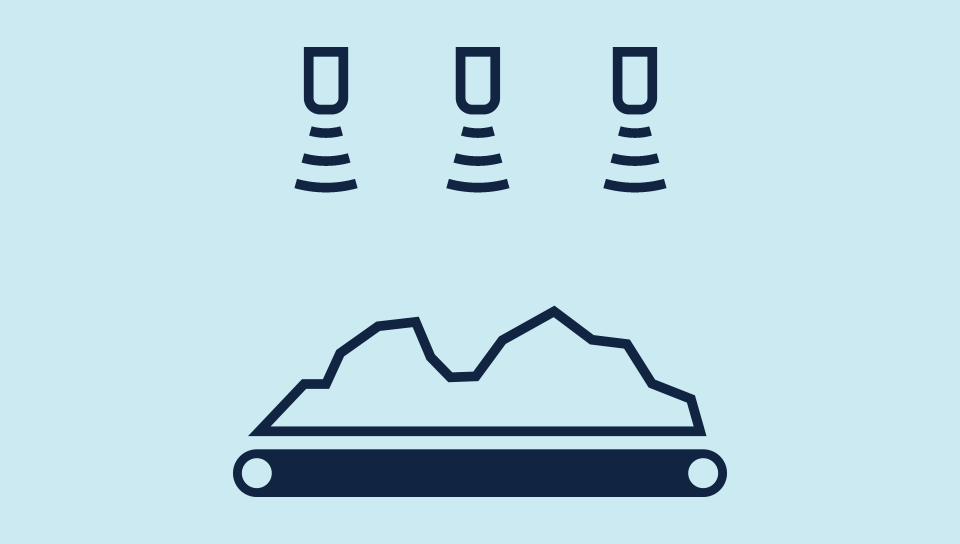

料位连续性检测

超声波传感器可以用来持续检测输送带上的物位高度。当检测到低物位的时候，提高加料量。反之，当检测到高物位的时候，控制单元减少加料量，这样可以实现一个平稳的加料过程。

The pms ultrasonic sensor in hygienic design is suitable for this process.
